 网格建模

 曲率补偿

 热释放

 视频叠加

 RST 测量

 In Situ 显微镜

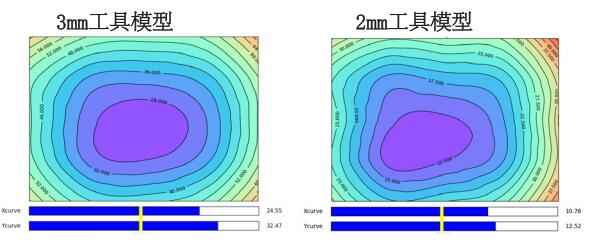

注:所选图有计算刀具卷积以最小化半径误差。在这种 情况下,选择了3mm的刀具。

特殊能力


网格建模


曲率补偿


热释放


视频叠加


RST 测量


In Situ 显微镜


新功能 增强型视频

全新操作系统下拉

数码变焦 高级设定值
图像捕捉 定时器和端点
视频采集 曲线和网格模型
图像增强 配方加载和保存

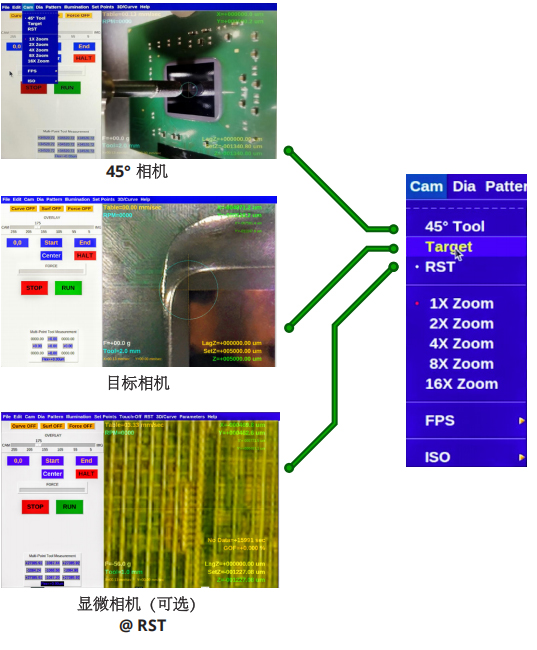

标准配置两个4K(UHD)摄像头。在RST测量 位置增加第三个4K(UHD)显微相机。它可用 与新增加的UT-F3光谱仪。


图片叠加

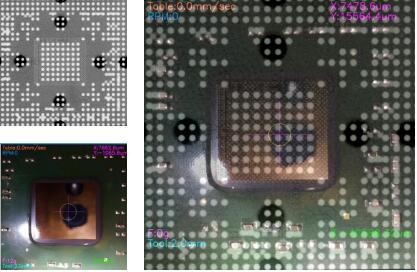

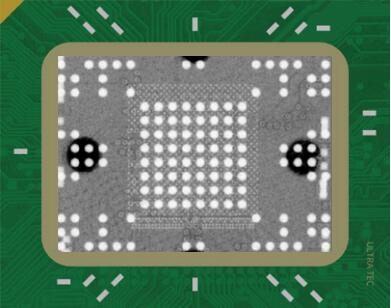

实时视图可用保存的X射线或C-Sam图像覆盖,以进一步 提高目标定位。

自动润滑系统


可用于分配和收集抛光液、研磨 剂和润滑剂。润滑油和微粒的有 效控制大大提高了加工过程视觉 监控的质量。


新功能 网格和曲线

In Situ RST 光谱仪



产品光谱仪类型最小薄膜厚度
UT-F31280-1340nm NIR8 microns
UT-VIS可见光扩展8 nanometers

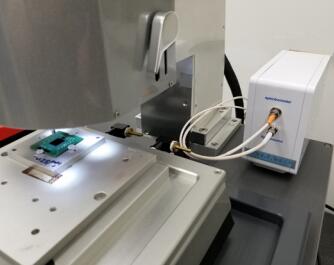

有两个选项可用于测量In Situ剩余硅厚度 (RST)。

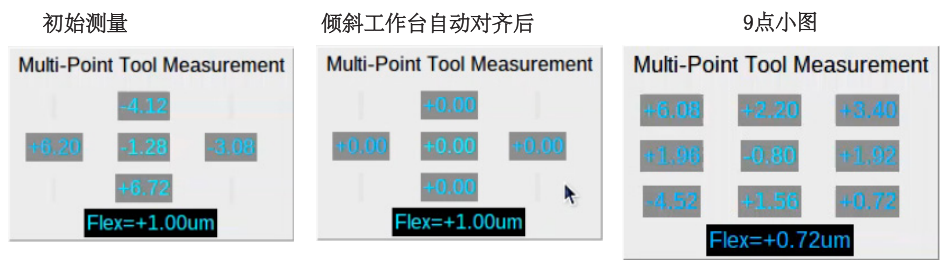

5点倾斜和曲线测量



交互式曲线和网格控件

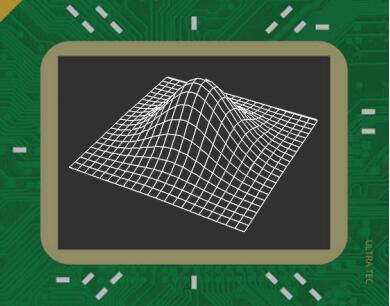

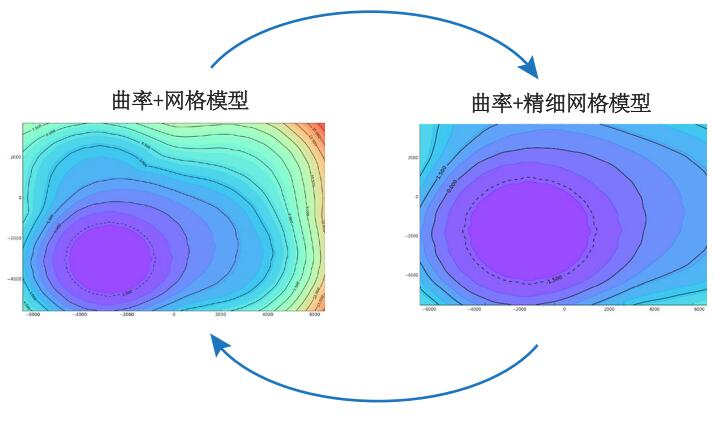

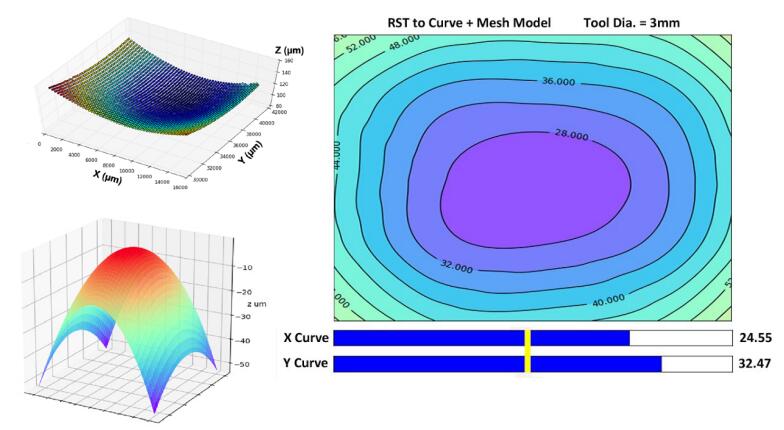

新的4.X系统操作系统为用户提供了交互式绘图,以将实际 的RST图与3D模型进行比较。该图考虑了表面轮廓生成的三 维网格、编程的X&Y曲率以及抛光钻头因其尺寸和类型而产 生的卷积。

通过随后的抛光迭代-伴随着网格模型的修改-最终 抛光后,实际样品厚度和均匀性与优化模型近似


典型超薄抛光序列

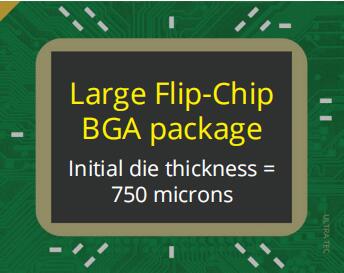

起点-初始减薄


芯片尺寸 X=15 mm   Y=10 mm

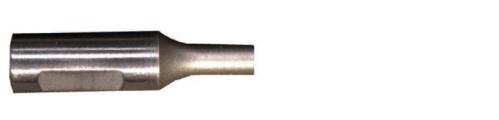

5260.3直径3mm细金刚石工具

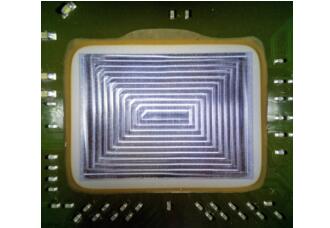

螺旋抛光图案
80°C时热释放
曲率补偿
工具力=300g

“50微米”工艺中点

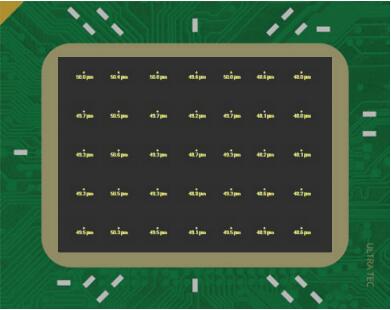

芯片目标像机视图@50微米+/-5

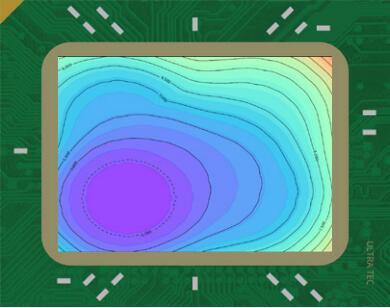

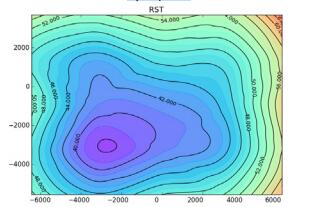

RST点等高线图



RST图解

标准减薄范围(50微米至20微米)


注:所选图有计算刀具卷积以最小化半径误差。在这种 情况下,选择了3mm的刀具。




工艺条件
5260.3 3mm直径细金刚石刀具
5265.3 3mm直径超细金刚石刀具
组合螺旋和ASAP-1 抛光图形
曲率补偿
抛光力=300g

超级减薄和抛光-自适应(20微米至5微米)


注:可能需要额外的抛光。测量 RST,并在每个循环后细化3D网格。

工艺条件
5295.3 3mm直径Xylem刀具
2382.5 蓝色金刚石膏
2385.5 黄色金刚石膏
ASAP-1 系列抛光图案
抛光力=300g
使用5299.3 Xybove 3mm刀具和氧化硅/氧化
铝进行最终抛光

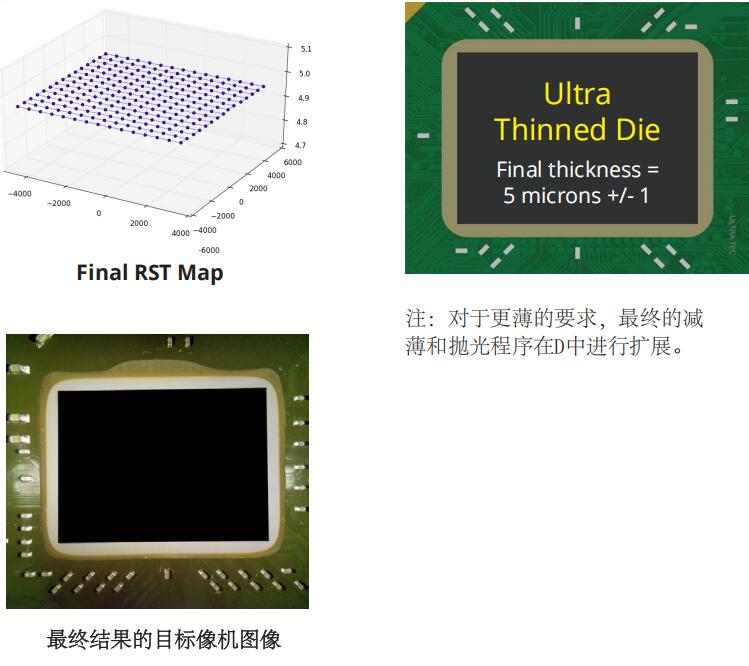

最终结果


总处理时间=2至4小时


旧式升级

热释放


InSitu在样品制备过程中的热改长期 以来被证明是一种安全有效的方法和工具, 能优化极端的硅芯片的均匀性。热释放可 以单独使用,也可以更频繁地与曲率补偿 和三维网格等方法结合使用。

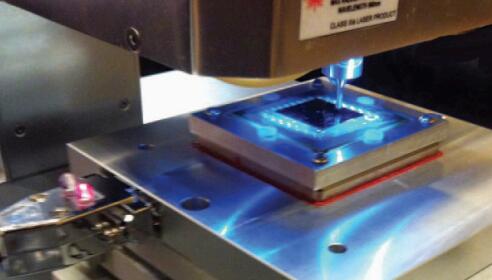

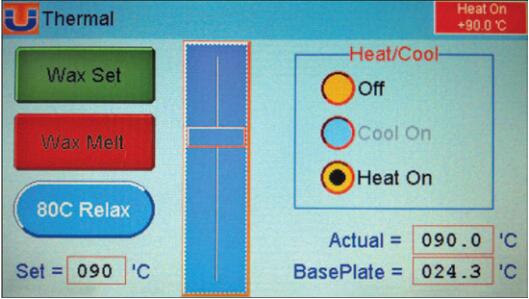

热台(6686.1)是ASAP-1 InSitu 的标准升级。它还采用了热板模 式,用于用水晶蜡固定/卸下样品。

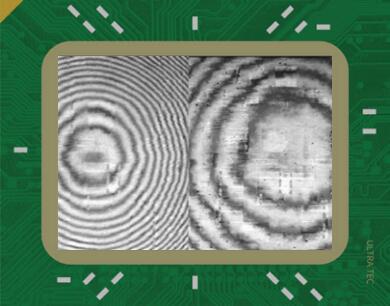

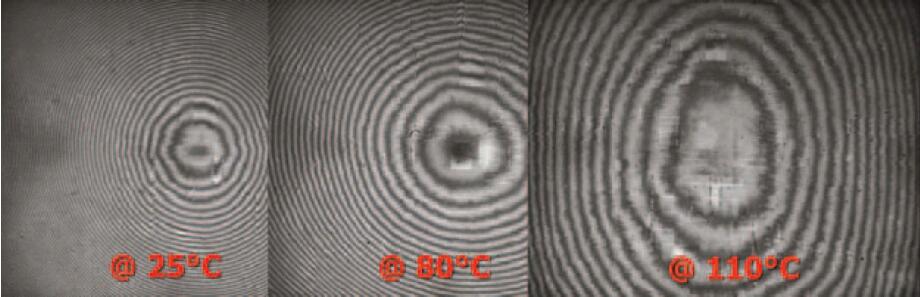

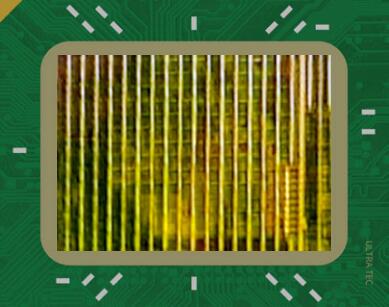

Moiré 在温度升高时制备的相同器件上的条纹图显示出最终厚度均 匀性的增加。

终点技术

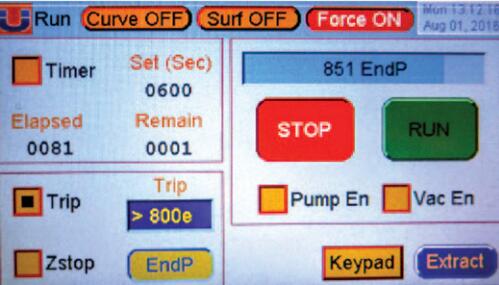

除了一系列基于时间和压力的过程结束。ASAP-1 InSitu提供了一套独特的电容/电阻衍生的电子终点 功能。

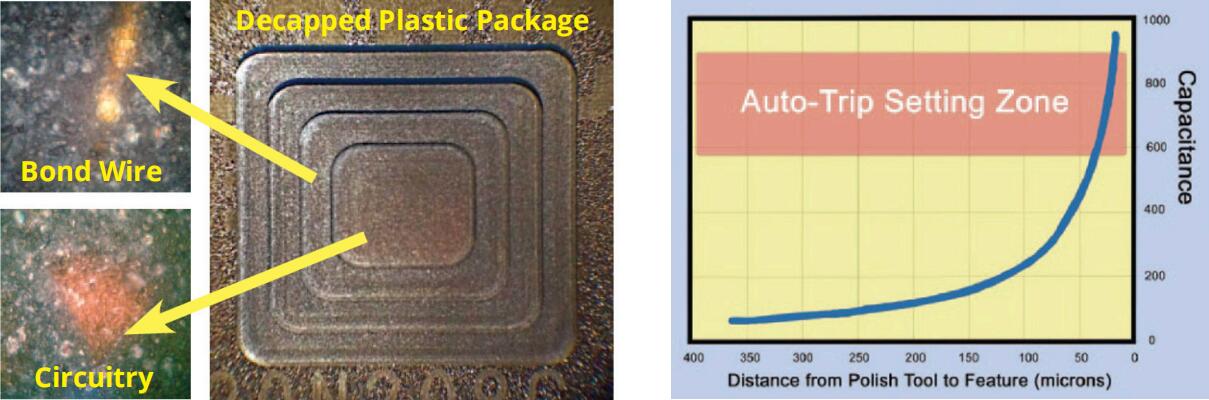

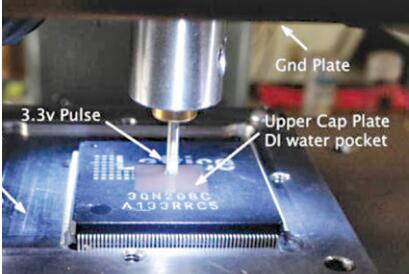

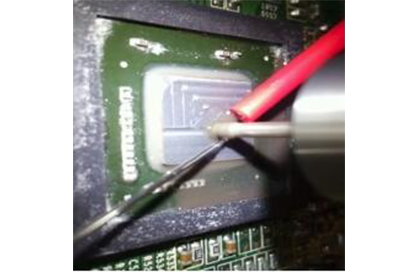

通过将零件接地至可选终点样品台,接近带 电金刚石刀具与感兴趣的嵌入特性(芯片电 路、焊线)之间的电容性累积可用作芯片开 封过程的自动中止功能。

使用该方法可以实现快速、准确和可重复的终点工艺,而无需花费时间使 用光学显微镜。



Moiré 在温度升高时制备的相同器件上的条纹图显示出最终厚度均 匀性的增加。


核心系统规范
特征规格
Z-垂直方向精度最小步长为0.04微米(40纳米)
工作台精度(X&Y行程)最小步长为0.2微米(200纳米)
工作台行程幅度100mm x 100mm (max.)
抛光方法专利ASAP-1 下浮头,带Z锁,通过电子传感器和工具模式增强(ASAP-1 经典,ASAP-1 X、 ASAP-1 切换、 蛇形、用户定义的X-Y、螺旋、帧和浮雕模式)
样品倾斜控制自动2圈倾斜控制(+/-5度)
力控制1000克(最大值),1gram精度。总精度+/-10克
视频实时10.1英寸(255mm)触摸屏监视器,覆盖样品台和操作区域。HDMI视频输出(可选)外部监视 器。4.25英寸(108mm)辅助触摸屏
编程输入方法触摸屏,操纵杆和3个物理旋转编码器。可选无线键盘和鼠标。文件加载/保存到闪存驱动器
核心软件功能下拉菜单界面用于文件处理、相机选择、缩放和图像增强、覆盖、刀具直径、模式选择、力控制、计时 器、照明、设定点、触发。额外购买的选项解锁菜单的RST,三维控制,热,终点检测。
操作相机4K UHD摄像机提供45度到工具/表面接口的实时视频
目标相机4K UHD摄像头提供自顶向下视频,用于定位瞄准
电源要求通用:100-120VAC;200-240VAC(单相)。功耗:使用时最大300瓦
尺寸19英寸(480mm)宽x 27.5英寸(698mm)深x 27英寸(685mm)高
重量200lbs (91 kg)


订购信息
订购代码项目描述
6760.5
ASAP-1® IN SITU (2019 )数字选择面积制样系统(100-240V,50/60Hz)。包括:X-Y工作台、具有亚微米Z分辨率的刀具主轴驱动、+5/-5度自动 倾斜工作台、集成实时机器视觉、最小10英寸触摸屏lcd显示器、一套2毫米和3毫米刀具、6389.1力反馈模块。两个4K 超高清摄像机(目标和过程)
6394.3
3D模块-曲率和网格系统软件升级,增加了自适应网格覆盖对样本曲面曲率的处理和补偿
6686.1
热释放硬件和软件升级,增加热释放能力。触摸屏屏幕控制。基于PELTER的加热板,冷水机组。包括电缆和两个安装板。 热板模式
6675.1
机器视觉监视器24英寸(最小)监视器机器视觉升级,用于改进抛光头/样品表面接口的现场视图,包括安装架(VESA)
6677.1
润滑系统抛光液和磨料自动分配和收集系统
  特征化模块
UT-F3
RST测量系统硅和其他半导体的非接触测量(1280-1340nm)。包括:厚度求解软件。4K摄像机(显微镜);Si厚度标准。注:客户提 供自己的PC/平板电脑–需要Windows 10–测量精度约为10微米
UT-VIS
VIS扩展模块第二个“可见光”光谱仪可添加到UT-F3系统,以允许测量到约10nm
6368.1
电容/电阻终点模块硬件和软件升级,增加终点指向,以提高开封性能
